AT系列

台湾APEX精锐减速机AT-FL1 FR1系列

台湾APEX精锐减速机AT-FL1 FR1系列为多输出减速机，法兰输入型。FL1输出轴为左，FR1输出轴为右。采用高强力顶级渗碳合金钢蜗线伞齿轮，研磨精度符合DIN5级精度以内。

详细介绍
技术参数
资料下载

输出额定力矩：

T2N :12 Nm - 3,200 Nm

减速比：

单节 :1 / 1.5 / 2 / 3 / 4 / 5

双节 :7 / 10 / 15 / 20 / 25 / 35 / 50

3节 :75 / 100 / 125 / 150 / 200 / 250 / 350 / 500

低背隙：

单节 :≤6 arcmin

双节 :≤8 arcmin

3节:≤10 arcmin

高效率：

单节 : ≧ 98%

双节 : ≧ 94%

3节: ≧ 94%

容易安装

低噪音

结构紧凑

规格		节数	减速比1	AT065FL1 AT065FR1	AT075FL1 AT075FR1	AT090FL1 AT090FR1	AT110FL1 AT110FR1	AT140FL1 AT140FR1	AT170FL1 AT170FR1	AT210FL1 AT210FR1	AT240FL1 AT240FR1	AT280FL1 AT280FR1
额定输出力矩 T2N	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
最大加速力矩 T2B	Nm	1,2,3	1~500	1.5倍额定输出力矩
最大加速输入转速 n1B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
标准背隙*	arcmin	1	1~5	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
		2	7~50	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8
		3	75~500	-	-	-	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
最大径向力 F2rB2 输出 d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
最大轴向力 F2aB3 输出 d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
使用寿命	hr	1	1~5	20,000*
效率	%	1	1~5	≧ 98 %
效率	%	2,3	7~500	≧ 94 %
重量	kg	1	1~5	2.7	4.3	7.1	11.9	20.3	35.5	68.3	99.6	156.0
		2	7~50	3.2	4.8	8.0	14.2	23.9	37.9	73.0	110.8	168.6
		3	75~500	-	-	-	13.8	23.4	38.2	72.3	108.6	166.4
使用温度	ºC	1,2,3	1~500	-10ºC~90ºC
润滑		-	-	Synthetic Iubrication, ISO VG 150
噪音值(n1=1500 rpm,无负载)	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

1.减速比 ( i =Nin/Nout )	3.转速在100rpm时，作用于输入轴中心位置。
*连续运转，使用寿命为10,000 hrs.
*背隙值为在2%额定力矩 T2N的扭力下所测得
*AT系列之低摩擦型号, 其输入/输出端禁止朝下安装, 以防止润滑油泄漏.

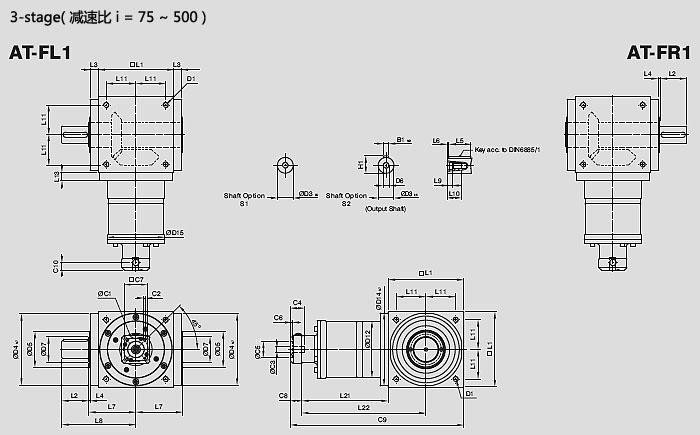

	AT110FL1 AT110FR1	AT140FL1 AT140FR1	AT170FL1 AT170FR1	AT210FL1 AT210FR1	AT240FL1 AT240FR1	AT280FL1 AT280FR1
D1	M8	M10	M12	M16	M16	M16
D3 k6	22	32	40	50	55	60
D4 h7	108	135	165	205	235	275
D5	53	68	83	104	124	144
D6	M8	M12	M16	M16	M16	M20
D7	33	47	55	75	85	110
D12	106	104	128	160	180	200
D14 h7	108	135	165	205	235	275
D15	107	106	127	158	178	198
L1	110	140	170	210	240	280
L2	40	50	60	75	85	110
L3	15	15	15	20	25	25
L4	2	2	2	2	2	2
L5	32	45	50	70	80	100
L6	4	2.5	5	2.5	2.5	5
L7	72	87	102	127	147	167
L8	112	137	162	202	232	277
L9	7.2	10	12	12	12	15
L10	19	28	36	36	36	42
L11	44	55	67	85	95	110
L13	15	15	15	20	25	25
L21	136.5	159.5	183.5	226	269	278
L22	191.5	229.5	268.5	331	389	418
C1 8	46	46	70	70	100	100
C2 8	M4	M4	M5	M5	M6	M6
C3 8	≤12	≤12	≤16	≤16	≤24	≤24
C4 8	30	30	34	34	40	40
C5 8	30	30	50	50	80	80
C6 8	3.5	3.5	8	8	4	4
C7 8	42	42	60	60	92	92
C8 8	21.5	21.5	21.5	21.5	20	20
C9 8	268	321	375	457.5	529	578
C10 8	14.5	14.5	15.5	15.5	13	13
B1 h9	6	10	12	14	16	18
H1	24.5	35	43	53.5	59	64
