AE系列

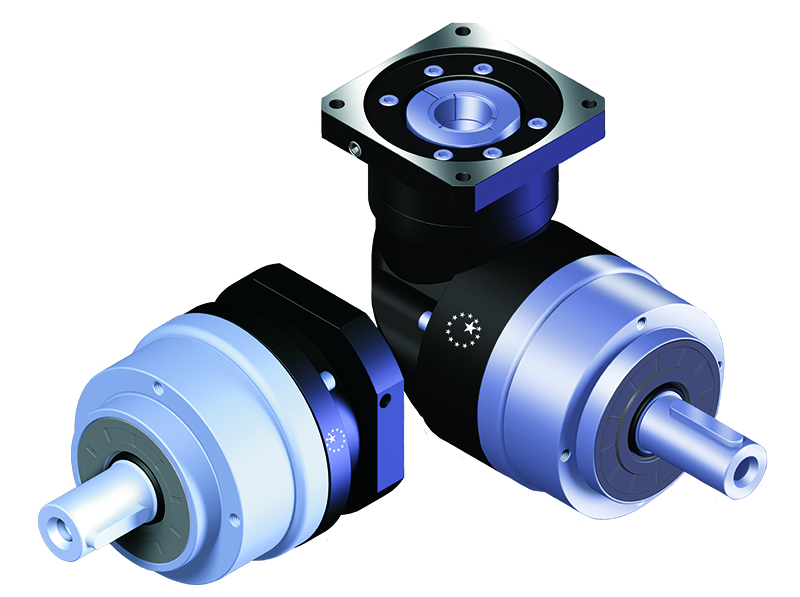

台湾APEX精锐减速机AER系列

AER系列采用蜗线伞齿轮设计，容许伺服马达高转速的输入，得到最高扭距的输出，啮合蜗线经最佳化的运动误差分析，自设的精密研磨设备，制造出最低的运转背隙，效率高、寿命长、免保养。

详细介绍
技术参数
资料下载

输出额定力矩：

T2N : 9 Nm - 2000 Nm

减速比：

单节 :3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20

双节 :15 /20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 80 /90 / 100 / 120 / 140 / 160 / 180 / 200

*只有AER050双节提供15,20减速比

低背隙：

单节 : ≤10 arcmin

双节 : ≤14 arcmin

高效率：

单节 : ≧ 95%

双节 : ≧ 92%

容易安装

低噪音

结构紧凑

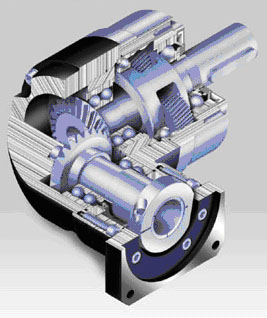

台湾APEX精锐减速机AER系列结构特点:

AER系列采用蜗线伞齿轮设计，容许伺服马达高转速的输入，得到最高扭距的输出，啮合蜗线经最佳化的运动误差分析，自设的精密研磨设备，制造出最低的运转背隙，效率高、寿命长、免保养。

规格 No.			节数	减速比1	AER050	AER070	AER090	AER120	AER155	AER205	AER235
额定输出力矩T2N		Nm	1	3	9	36	90	195	342	588	1,140
				4	12	48	120	260	520	1,040	1,680
				5	15	60	150	325	650	1,200	2,000
				6	18	55	150	310	600	1,100	1,900
				7	19	50	140	300	550	1,100	1,800
				8	17	45	120	260	500	1,000	1,600
				9	14	40	100	230	450	900	1,500
				10	14	60	150	325	650	1,200	2,000
				14	-	42	140	300	550	1,100	1,800
				20	-	40	100	230	450	900	1,500
			2	15	14	-	-	-	-	-	-
				20	14	-	-	-	-	-	-
				25	15	60	150	325	650	1,200	2,000
				30	20	55	150	310	600	1,100	1,900
				35	19	50	140	300	550	1,100	1,800
				40	17	45	120	260	500	1,000	1,600
				45	14	40	100	230	450	900	1,500
				50	14	60	100	230	650	1,200	2,000
				60	20	55	150	310	600	1,100	1,900
				70	19	50	140	300	550	1,100	1,800
				80	17	45	120	260	500	1,000	1,600
				90	14	40	100	230	450	900	1,500
				100	14	40	100	230	450	900	1,500
				120	-	-	150	310	600	1,100	1,900
				140	-	-	140	300	550	1,100	1,800
				160	-	-	120	260	550	1,000	1,600
				180	-	-	100	230	450	900	1,500
				200	-	-	100	230	450	900	1,500
			急停扭矩 T2NOT3		Nm	1,2	3~200	3倍额定输出力矩
额定输入转速 N1N		rpm	1,2	3~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
最大输入转速 N1B		rpm	1,2	3~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
标准背隙		arcmin	1	3~20	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
标准背隙		arcmin	2	25~200	≤ 14	≤ 14	≤ 14	≤ 14	≤ 14	≤ 14	≤ 14
扭转刚性		Nm / arcmin	1,2	3~200	3	7	14	25	50	145	225
最大径向力 F2rB2		N	1,2	3~200	702	1,377	2,985	6,100	8,460	13,050	8,700
最大轴向力	F2a1B2	N	1,2	3~200	350	630	1,300	2,400	4,000	6,200	4,800
最大轴向力	F2a2B2	N	1,2	3~200	390	765	1,625	3,350	4,700	7,250	18,000
使用寿命		hr	1,2	3~200	20,000 *
效率		%	1	3~20	≧95 %
效率		%	2	25~200	≧92 %
重量		kg	1	3~20	1.0	2.1	5.8	11.2	22.4	46.8	78.0
重量		kg	2	25~200	1.3	2.0	4.6	11.1	21.8	43.7	81.9
使用温度		ºC	1,2	3~200	-10ºC~90ºC
润滑			-	-	合成润滑油脂(NYOGEL 792D)
防护等级			1,2	3~200	IP65
安装方向			1,2	3~200	任意方向
噪音值 (n1=3000 rpm,无负载)		dB(A)	1,2	3~200	≤ 61	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74

1.减速比 ( i=N in / Nout )	2. 输出转数100rpm 时，作用于输出轴中心位置。
3.最大加速力矩 T2B = 60% of T2NOT
*连续运转降低使用寿命二分之一。(请洽询本公司)

减速机转动惯量

规格 No.	节数	减速比1	AER050	AER070	AER090	AER120	AER155	AER205	AER235
转动惯量 J （kg‧cm2）	1	3~10	0.09	0.35	2.25	6.84	23.4	68.9	135.4
		14	-	0.07	1.87	6.25	21.8	65.6	119.8
		20	-	0.07	1.87	6.25	21.8	65.6	119.8
	2	15	0.09	-	-	-	-	-	-
		20	0.09	-	-	-	-	-	-
		25~100	0.09	0.09	0.35	2.25	6.84	23.4	68.9
		120~200	-	-	0.31	1.87	6.25	21.8	65.6

更多信息点击下载
