AE系列

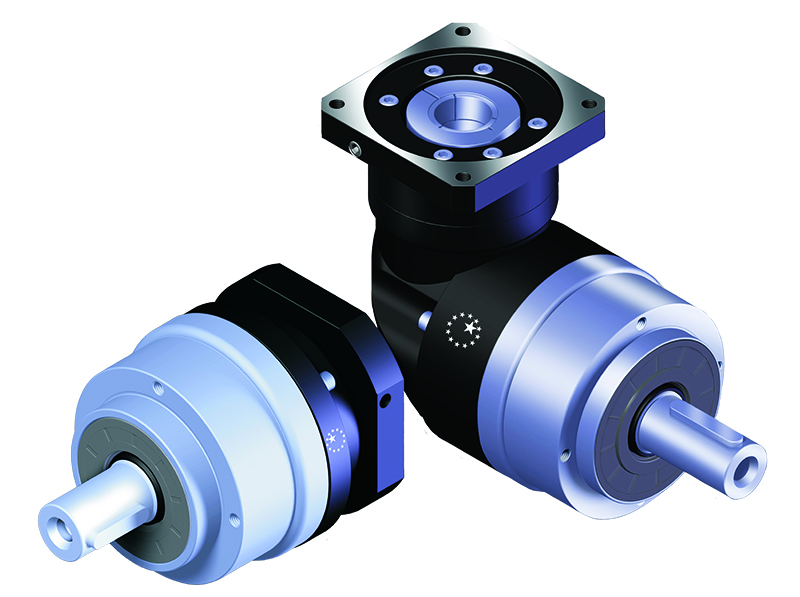

台湾APEX精锐减速机AE系列

台湾APEX精锐减速机AE系列采用高级洛钼钒合金钢斜齿轮，臂架与输出轴一体式结构设计，在安装方式上与AB系列不同。台湾精锐（APEX）的减速机产品是针对高性能的设备需求来设计，与伺服配合应用上，发挥了良好的伺服刚性效应，准确的精密定位控制，在运转平台上具备了低背隙，高效率，高输入转速，高输入扭矩，运转平顺，低噪音等特性。此外，外观及结构设计上也力求轻薄短小，紧凑并轻量化的条件发展，它让伺服马达能在更高，更有效率的情形下运转，并减低其回馈的负载惯量，并增加输出的扭矩。

详细介绍
技术参数
资料下载

输出额定力矩：

T2N : 14 Nm - 2000 Nm

减速比：

单节 :3 / 4 / 5 / 6 / 7 / 8 / 9 / 10

双节 :15 / 20 / 25 / 30 / 35 / 40 /45 / 50 / 60 / 70 / 80 / 90 / 100

低背隙：

单节 : ≤8 arcmin

双节 : ≤12 arcmin

高效率：

单节 : ≧ 97%

双节 : ≧ 94%

容易安装

低噪音

结构紧凑

台湾APEX精锐减速机AE系列结构特点：

	1. 螺旋齿轮设计
	减速机构采用螺旋齿轮设计，其齿形啮合率为一般正齿轮的二倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性

	2. 筒夹式的锁紧机构
	输入端与马达的连结采用筒夹式的锁紧机构并经动平衡分析，以确保在高输入转速下结合接口的同心度和零背隙的动力传递

	3. 马达连接板的模块化设计
	独特的马达连接板和轴榇的模块化设计，适用于任何厂牌和型式的伺服马达

	4. 高效率的表面处理技术
	齿轮箱表面利用无电解镍处理，马达连接板采黑色阳极处理，提高环境的耐受性和抗腐蚀能力

	5.一体式的齿轮箱本体
	齿轮箱和内环齿轮采一体式的设计，结构紧凑、精密度高、输出扭矩大

	6. NyoGel 792D 合成润滑油脂
	使用 NyoGel 792D 合成润滑油脂，并采IP65防护等级的密封设计，润滑油不泄漏免保养

	7. 一体式的臂架
	臂架与输出轴采一体式的结构设计，以确保最大扭转刚性。并采用斜角滚柱大跨距配置设计，增加输出轴之径向负载。

	8. 先进的离子氮化技术
	齿轮材料选用高级之铬钼钒合金钢，经调质热处理至基材硬度30 Rc ，再利用本厂先进之离子氮化设备将齿轮表面之硬度氮化至900 Hv，以获得最佳的耐磨耗和耐冲击韧性

	9. 3D拓蹼的设计分析技术
	利用3D拓蹼的设计分析技术，分别对螺旋齿面作齿形及导程修整，以降低齿轮对啮入及啮出的冲击和噪音，增加齿轮系的使用寿命

	10. 满针的滚针轴承设计
	齿轮的传动接口采用不含保持器之满针滚针轴承，增加接触面积以提高结构刚性及输出扭矩

	11.输出端专利的油封系统设计
	输出轴的油封接触接口采用先进的镀膜技术，表面硬度达 3,700Hv,且接触面的表面粗度达 Ra0.2 mm以下，可确保最低摩擦系数和最低的起动扭矩

	12. 输入端
	专利的油封系统设计，输入端的高速油封接口采先进的镀膜套环，表面硬度和粗度分别达到 3,700Hv和 Ra0.2 mm以下，且有最佳的耐蚀性、抗磨枆特性程热传导特性，辅以特殊的油封材质，确保最佳的密封性的使用寿命

	13. 齿轮棒材同心度准确
	整支齿轮棒材制作出的太阳齿轮，刚性强，同心度准确

规格 No.		节数	减速比1	AE050	AE070	AE090	AE120	AE155	AE205	AE235
额定输出力矩 T2N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			9	14	40	100	230	450	900	1,500
			10	14	40	100	230	450	900	1,500
		2	15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	20	55	150	310	600	1,100	1,900
			35	19	50	140	300	550	1,100	1,800
			40	17	45	120	260	500	1,000	1,600
			45	14	40	100	230	450	900	1,500
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	1,100	1,900
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			90	14	40	100	230	450	900	1,500
			100	14	40	100	230	450	900	1,500
		急停扭矩 T2NOT3	Nm	1,2	3~100	3倍额定输出力矩
额定输入转速 N1N	rpm	1,2	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
最大输入转速 N1B	rpm	1,2	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
超精密背隙	arcmin	1	3~10	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8	≤ 8
超精密背隙	arcmin	2	15~100	≤ 12	≤ 12	≤ 12	≤ 12	≤ 12	≤ 12	≤ 12
扭转刚性	Nm / arcmin	1,2	3~100	3	7	14	25	50	145	225
最大径向力 F2rB2	N	1,2	3~100	702	1,377	2,985	6,100	8,460	13,050	8,700
最大轴向力 F2aB2	N	1,2	3~100	390	765	1,625	3,350	4,700	7,250	18,000
使用寿命	hr	1,2	3~100	20,000 *
效率	%	1	3~10	≧ 97 %
效率	%	2	15~100	≧ 94 %
重量	kg	1	3~10	0.6	1.4	3.3	6.9	13	31	53
重量	kg	2	15~100	0.9	1.6	4.7	8.7	17	35	66
使用温度	ºC	1,2	3~100	-10ºC ~ 90ºC
润滑		-	-	合成润滑油脂(NYOGEL 792D)
防护等级		1,2	3~100	IP65
安装方向		1,2	3~100	任意方向
噪音值 (n1=3000 rpm,无负载)	dB(A)	1,2	3~100	≤ 56	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

1.减速比 ( i=N in / N out )

2. 输出转数100rpm 时，作用于输出轴中心位置。

3.最大加速力矩 T2B = 60% of T2NOT

*连续运转，使用寿命为 10,000 hrs。(请洽询本公司)

减速机转动惯量

规格 No.	节数	减速比1	AE050	AE070	AE090	AE120	AE155	AE205	AE235
转动惯量 J （kg‧cm2 ）	1	3	0.03	0.16	0.61	3.25	9.21	28.98	69.61
		4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
		5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
		6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
		7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
		8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
		9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
		10	0.03	0.13	0.44	2.57	7.03	22.51	50.56

	2	15	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		20	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		25	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		30	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		35	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		40	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		45	0.03	0.03	0.13	0.47	2.71	7.42	23.29
		50	0.03	0.03	0.13	0.44	2.57	7.03	22.51
		60	0.03	0.03	0.13	0.44	2.57	7.03	22.51
		70	0.03	0.03	0.13	0.44	2.57	7.03	22.51
		80	0.03	0.03	0.13	0.44	2.57	7.03	22.51
		90	0.03	0.03	0.13	0.44	2.57	7.03	22.51
		100	0.03	0.03	0.13	0.44	2.57	7.03	22.51

更多信息点击下载
